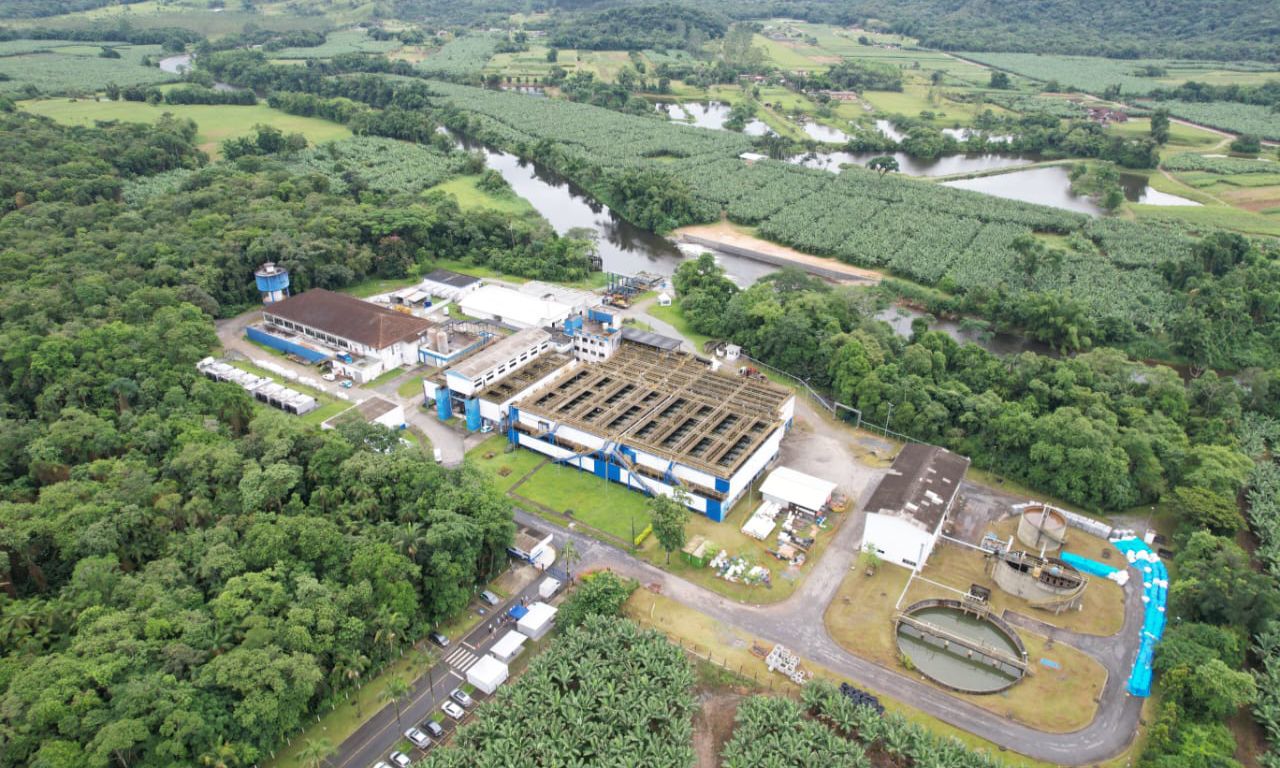

Em 2025, a maior estação de tratamento de água de Joinville, a ETA Cubatão, terá todo seu sistema de bombeamento automatizado. Serão investidos R$ 51,5 milhões para obras de modernização na unidade, recursos do Banco Interamericano de Desenvolvimento (BID). Outro investimento, no valor de R$ 11,8 milhões, será no sistema de filtração.
Todas as melhorias vão contribuir para o abastecimento contínuo à população. Teremos um sistema de bombeamento automatizado, a ampliação da capacidade de produção da Estação e a disponibilidade de bombas reserva em casos de manutenção.
“O grande benefício da modernização é a segurança operacional da ETA. Com mais tecnologia e eficiência operacional, evitaremos paradas emergenciais, ou seja, paradas não programadas. Isso porque teremos equipamentos novos e as bombas passarão a operar de forma independente, possibilitando o acionamento de equipamentos reserva durante eventuais manutenções sem interromper o abastecimento para a população”, explica Sidney Marques de Oliveira Junior, diretor-presidente da Companhia Águas de Joinville.
Quinze conjuntos de motor e bombas – alguns há mais de 25 anos em operação – serão substituídos por equipamentos mais modernos e eficientes. A ETA terá também um novo trecho de adutora de 900 mm e válvulas para manobras de isolamento das duas adutoras existentes na estação, o que garantirá a continuidade das operações em caso de rompimento em uma dessas tubulações.
Além de tudo isso, uma nova subestação de energia, mais segura e tecnológica do que a atual, está sendo construída para garantir, também, a continuidade das operações da Estação em caso de quedas de energia.
“O sistema elétrico da ETA terá duas entradas de energia, com redundância contra falhas elétricas e um sistema de bombeamento automatizado e inversores de frequência para todas as bombas, dispositivos que permitem controlar a velocidade do equipamento, controlando a vazão das bombas e gerando economia de energia”, detalha Felipe Rodrigues, coordenador de Gestão de Energia e Eficiência Energética.
O trabalho também trará benefícios ao meio ambiente. Após a finalização do projeto, a expectativa é economizar 8 Gigawatt-hora por ano (GWh/ano), que é suficiente para fornecer energia a quatro mil residências durante um ano. Além disso, as ações de modernização da ETA contribuirão para uma diminuição anual de 50 mil toneladas de CO2 na atmosfera.
Processo de filtragem também recebe melhorias
Além da modernização do sistema de bombeamento, a ETA Cubatão está passando por melhorias no seu sistema de filtração. É nesta área que garantimos a qualidade da água para consumo. O objetivo é agilizar a produção, além de reduzir o consumo de energia e de água para a lavagem dos filtros.
As melhorias estão sendo realizadas em 22 dos 30 filtros da estação, sendo que no restante a melhoria já foi executada na etapa anterior. Dos 22 filtros, oito passam por recuperação estrutural, reposição de material filtrante, impermeabilização, automação e a instalação de um sistema para retrolavagem com ar comprimido e água, tornando o processo de limpeza mais eficiente.
Nos outros 14, os materiais filtrantes (areia e antracito) estão sendo substituídos por argila expandida de alta qualidade, importada da Noruega. O novo material, ao mesmo tempo que retém melhor as partículas em suspensão na água, permite maior velocidade de filtragem, pois é cerca de 60% mais poroso que os materiais atualmente usados.
A recuperação dos filtros e a substituição do material filtrante tiveram início em dezembro de 2024. A troca completa por argila expandida já finalizou; a reforma dos filtros deve ser concluída em janeiro de 2026. Essas melhorias são realizadas sem a necessidade de interromper o funcionamento da ETA Cubatão.
Paradas programadas para a modernização serão divulgadas nos canais oficiais da Águas de Joinville e da Prefeitura
Para a execução dos serviços que envolvem o sistema de bombeamento, a Companhia prevê a realização de paradas programadas durante o ano de 2025.
Com intervalo de 15 a 20 dias, cada parada da ETA Cubatão será comunicada nos canais oficiais da Águas de Joinville e da Prefeitura de Joinville. Três paradas estão previstas para ocorrer entre maio e junho. Após essas, ao longo de 2025, mais três serão realizadas.
A próxima já tem data marcada: 18 de maio, domingo, a partir das 4h da madrugada. Em cada parada programada uma etapa será executada. No dia 18, serão instaladas novas válvulas em duas bombas da ETA Cubatão. A manutenção será concluída no mesmo dia.
Os bairros abastecidos pela ETA Cubatão terão impacto no abastecimento de água: Adhemar Garcia, América, Anita Garibaldi, Atiradores, Aventureiro, Bom Retiro, Boa Vista, Bucarein, Centro, Comasa, Dona Francisca, Espinheiros, Fátima, Guanabara, Iririú, Itaum, Jardim Paraíso, Jardim Iririú, Jardim Sofia, Jarivatuba, João Costa, Paranaguamirim, Parque Guarani, Pirabeiraba, Rio Bonito, Santo Antônio, Saguaçu, Ulysses Guimarães, Vila Cubatão e Zona Industrial Tupy.
Também poderá ocorrer impacto no abastecimento em parte dos bairros Costa e Silva (norte da Benjamin Constant), Floresta (leste da Santa Catarina), Petrópolis (norte da rua dos Radialistas) e Zona Industrial Norte (leste da BR-101 e oeste da BR-101 ao norte da rua Bororós).
As regiões próximas ao Distrito de Pirabeiraba, onde está localizada a ETA Cubatão, devem ter o abastecimento normalizado na noite de domingo (18/5). Em áreas mais altas e mais distantes, o sistema deve ser restabelecido ao longo de segunda-feira (19/5).
Investimentos do BID
O investimento no sistema de bombeamento da ETA é de R$ 51,5 milhões, sendo todo o recurso obtido via Banco Interamericano de Desenvolvimento (BID).
As melhorias fazem parte do Programa de Eficiência Energética da Águas de Joinville, fruto de um diagnóstico realizado após participação no Projeto de Eficiência Energética em Sistemas de Abastecimento de Água (ProEESA), do Governo Federal, em 2019.
O edital de licitação para execução das obras foi lançado em 2023 e a empresa Vitalux-Ecoativa foi a vencedora. A empresa foi contratada na modalidade de performance, isto é, a remuneração ocorre de acordo com o cumprimento de metas.
Entenda melhor tudo que será feito na Estação de Tratamento de Água Cubatão
Mais segurança operacional e eficiência energética
Os novos sistemas de bombeamento da ETA Cubatão serão automatizados, terão performance melhor e contarão com sistema de variadores de velocidade, que otimizam o consumo de energia. A modernização engloba a automação das áreas de captação, retrolavagem e recalque.
Todas as bombas terão inversores de frequência, dispositivos eletrônicos que acionam os equipamentos e modulam sua velocidade automaticamente, de acordo com a necessidade. De modo geral, a renovação da ETA trará mais segurança operacional.
Bombas de captação de água bruta
São as bombas de captação que levam água bruta para dentro da estação. Com a modernização, as bombas verticais, que estão em uso há mais de 25 anos, serão trocadas por bombas submersíveis. Além dos conjuntos (motor e bomba), válvulas e registros de entrada e saída do sistema também serão substituídos. Essa troca representa economia com manutenção, redução no consumo de energia e mais segurança operacional.
A ETA, que hoje trabalha com quatro bombas de captação ativas e uma reserva, terá três bombas ativas e duas reservas. Mesmo com menos bombas ativas, o novo conjunto aumentará em 20% a capacidade de captação de água, passando de 1.750 para 2.100 litros de água por segundo.
Bombas de retrolavagem
As quatro bombas verticais para limpeza dos filtros, que são as atuais bombas de retrolavagem da ETA, serão trocadas por duas bombas horizontais bipartidas. A etapa de filtragem é essencial na estação de tratamento de água. Periodicamente, os filtros precisam ser lavados para manter sua eficiência.
O equipamento responsável por essa limpeza são as bombas de retrolavagem, que têm esse nome porque a água é colocada em vazão contrária para retirar o material que ficou depositado nos filtros. Essa operação, que hoje é realizada manualmente, passará a ser acionada de forma remota pelos técnicos após a modernização. Além disso, teremos economia com manutenção, com energia e um sistema mais robusto e moderno.
Bombas de recalque de água tratada
O recalque de água tratada fica na Casa de Bombas. Neste local, bombas encaminham a água tratada às adutoras que estão na Estação. As adutoras, por sua vez, enviam para os reservatórios.
Após a conclusão das obras de modernização, todas as oito bombas de recalque da estação terão sido substituídas e a unidade passará a ter três bombas reserva, em vez de duas. As bombas de recalque impulsionam a água tratada através de uma adutora e pressurizam todo o sistema até os reservatórios.
Serão instaladas válvulas automatizadas na saída das bombas, que garantem sua vedação e possibilitam o funcionamento dos equipamentos de forma independente. Por exemplo, se uma bomba precisar de manutenção, ela será desligada e uma bomba reserva será acionada sem interrupção das operações.
Na Casa de Bombas, onde estão as bombas de recalque, também será instalado um novo barrilete, de 900 mm, em substituição ao atual barrilete de 700 mm. O barrilete é um trecho da tubulação que possui conexões e válvulas, e que conduz a água após o processo de tratamento até a adutora.
Nova subestação de energia
Uma nova subestação está sendo construída na ETA Cubatão, mais moderna e eficiente. A função da subestação é receber a alta tensão da rede de energia e reduzi-la para se tornar adequada ao uso na ETA. A partir da unidade, a energia é redistribuída dentro da estação.
Na nova estrutura, será implantado um sistema supervisório – software que permite o monitoramento e controle a distância dos sistemas de bombeamento. Além disso, a ETA Cubatão, que hoje opera com equipamentos alimentados por alta tensão, passará a operar com baixa tensão e melhor performance.
A renovação trará mais segurança elétrica, com um sistema que garante a continuidade das operações em caso de quedas de energia. Além disso, proporcionará mais segurança aos operadores.
ETA Cubatão em números
- Início das operações da ETA Cubatão: 1979
- Ampliações da ETA Cubatão: 1989 e 2020
- Capacidade de tratamento atual: 1.750 litros por segundo
- Quantidade de litros distribuídos por dia: 160 milhões de litros de água
- Percentual da cidade atendido: 77%
- População atendida pela estação: cerca de 501 mil pessoas
- Unidades consumidoras atendidas pela estação: 198.305
- Número de bairros atendidos pela ETA: 34
